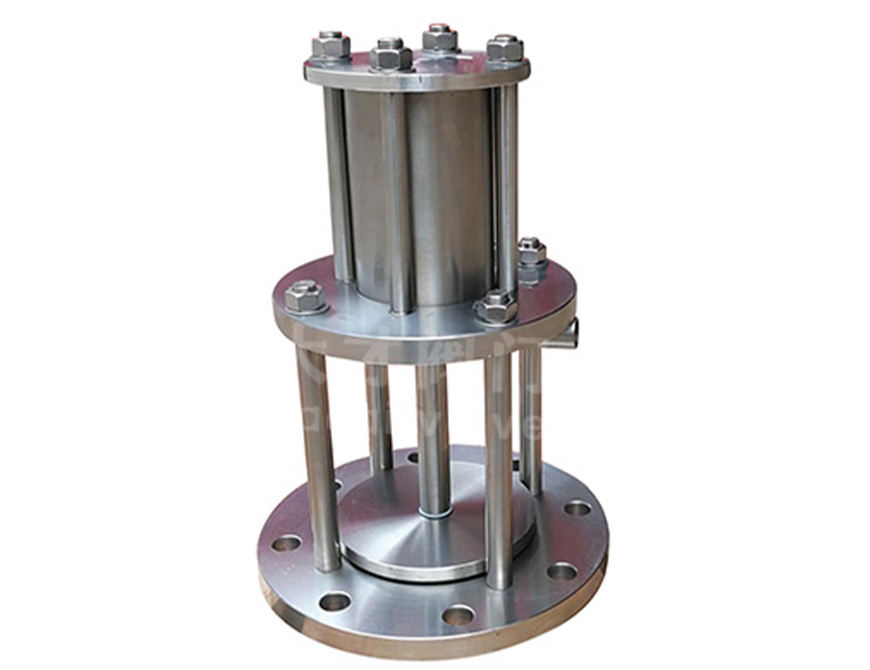

HJ642X/HJ742X气动/液动不锈钢池底排泥阀
排泥阀型号:HJ642X/HJ742X
驱动介质:清水、压缩空气
控制方式:手动换向阀或电磁换向阀
适用介质:清水、污水、浆液、油
工作温度:常温0-80°C
公称通径:DN50-1000(mm)
信号反馈:电压DC24V
压力环境:0.2-1.0MPA
驱动介质:清水、压缩空气
控制方式:手动换向阀或电磁换向阀
适用介质:清水、污水、浆液、油
工作温度:常温0-80°C
公称通径:DN50-1000(mm)
信号反馈:电压DC24V
压力环境:0.2-1.0MPA
HJ642X/HJ742X气动/液动不锈钢池底排泥阀是由一个依靠液压或气压动力操作的液压缸传动机构和锥面密封法兰组成外装控制系统,通过液压缸传动机构控制阀门的启闭,以清水或压缩空气为动力源驱动液压装置中活塞带动阀板升降,使阀体通道形成开启、关闭,达到快速排出污物的目的。
通径(DN) | 法兰孔中心距(D1) | 高度(H1) | 总高度(MM) | 驱动管径 | 参考重量(KG) |
100 | 180 | 170 | 460 | G1/2 | 30 |
150 | 240 | 190 | 480 | G1/2 | 40 |
200 | 295 | 210 | 520 | G1/2 | 60 |
250 | 350 | 230 | 580 | G1/2 | 120 |
300 | 400 | 260 | 620 | G3/4 | 180 |
350 | 460 | 290 | 670 | G3/4 | 220 |
400 | 515 | 320 | 720 | G3/4 | 350 |
500 | 620 | 350 | 770 | G1" | 400 |
600 | 725 | 380 | 820 | G1" | 550 |
HJ642X不锈钢活塞式池底排泥阀是用清水或压缩空气推动液压装置中活塞带动轴、阀板作升降运动,缸体内衬不锈钢套,活塞密封件为上下二个Y型密封圈其摩擦系数大大降低,密封性能优异,使用性能和寿命优于传统L型牛皮碗和O型圈。阀板与阀体密封面为倾斜面,开启时便于泥沙流动,避免因淤泥和杂物堆积而密封不严,阀板密封面采用优质T型丁晴橡胶密封圈密封,保证关闭后密封可靠无泄露。由于是做垂直运动,同时活塞只起推动作用,不作密封,因此在失去压力源的情况下,阀板受所排流体和自身重力可关闭,不会产生泄露。
HJ642X不锈钢池底排泥阀安装在各类沉淀池的底部壁外,用以排除池底的泥沙及污物。排泥阀的适用介质为原生污水,介质的温度一般应小于50℃,其工作水深小于10米。排泥阀也用于水处理工厂做为排放水池内的污泥及废水。不锈钢活塞式池底排泥阀安装时淹没在沉淀池或预沉池底部的锥型斗内,用于排出池底淤积的泥沙或污物。
