D341F46法兰衬氟蝶阀

阀门型号:D341F46
口径:DN50~DN300
连接标准:PN10/PN16,ANSI150,DIN16,JIS10K,16K
工作温度:-15~150℃
工作压力:PN1.0~PN1.6
阀体材质:球墨铸铁、碳钢、不锈钢
阀板材质:碳钢板、SS304
介质: 强酸、强碱、强氧化剂等
驱动方式:手动
D341F46法兰衬氟蝶阀用圆盘式启闭件往复回转90度左右来开启、关闭和调节流体通道的一种阀门。全衬氟蝶阀不仅结构简单、体积小、重量轻、材料耗用省,安装尺寸小,而且驱动力矩小,操作简便、迅速。

安装在高空暗道,经过二位五通电磁阀控制操作方便,也可调节流量介质。流体阻力较小,中大口径的气动碟阀全开时有效流通面积较大,启闭迅速省力,碟扳旋转90角度即可完成启闭。全衬氟蝶阀使蝶阀的性能得到更进一步的提高,出现了温度、压力范围更广,密封性能、使用寿命更长的蝶阀。并且还可同时具有良好的流量凋节功能和关闭密封特性,是近十几年来发展最快的阀门品种之一。

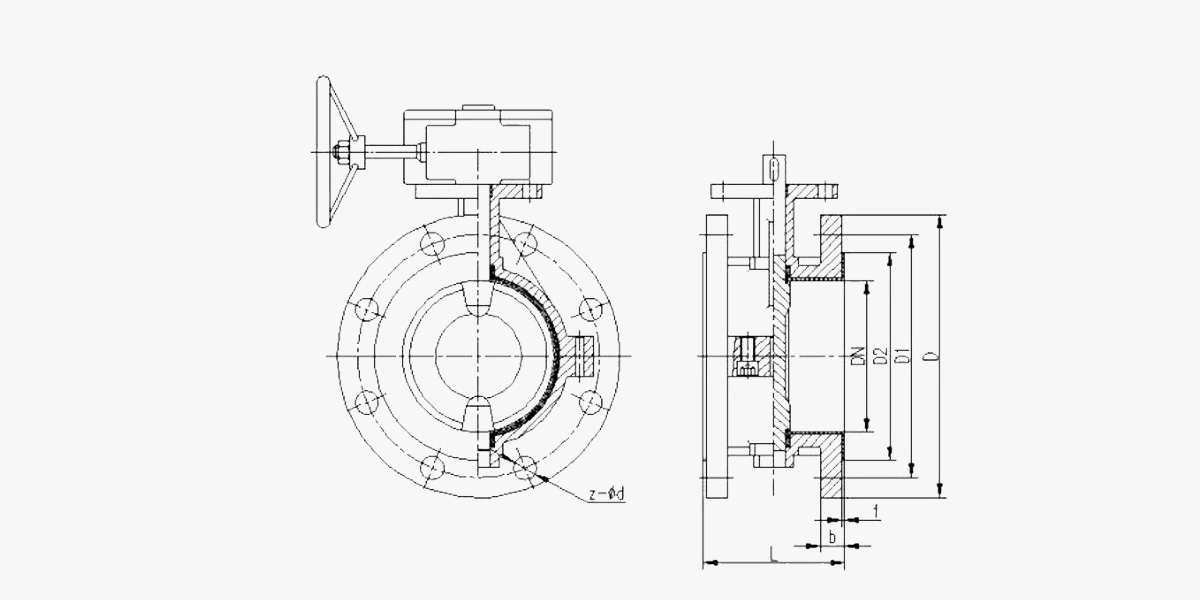

D341F46法兰衬氟蝶阀2
D341F46法兰衬氟蝶阀3

D341F46法兰衬氟蝶阀可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。

蝶阀全开到全关通常是小于90° ,蝶阀和蝶杆本身没有自锁能力,为了蝶板的定位,要在阀杆上加装蜗轮减速器。采用蜗轮减速器,不仅可以使蝶板具有自锁能力,使蝶板停止在任意位置上,还能改善阀门的操作性能。

工业专用蝶阀的特点:能耐高温,适用压力范围也较高,阀门公称通径大,阀体采用碳钢制造,阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造,主要用于高温介质的烟风道和煤气管道。
